□ 室內主匯流幹線靜電釋放連接系統裝置、與分岐連接分佈配置路徑規劃
□ 室外靜電排放引導接大地層線裝設地樁工程
□ ANSI/ESD, IEC 61340, 美軍規要求MIL-STD-1686C規定量測方法及驗證, 施工目視驗收標準
IPC-610E (電子/電器組裝件連接的可接受要求)等級Class 3。
| 材料種類 : |

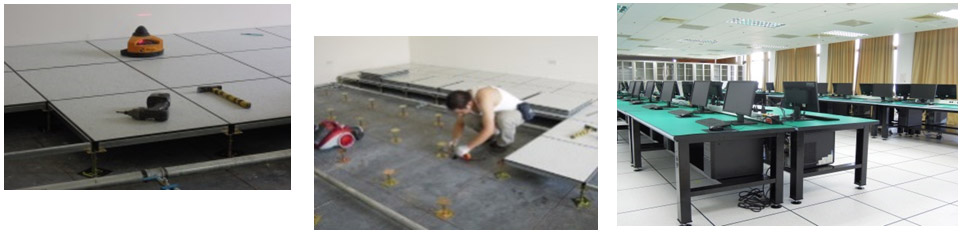

a. 鋼框槽混合物架材質 ( 表面覆放導靜電膠磚 ) 每塊 (常用60×60mm 淺灰紋色) 。 |
| 適 用 : | 精密儀器測試 / 維修間, 檢驗室, 研發室, 電機 / 教室, 資訊 / 通訊 / 電腦機房, 辦公室。 |
| 材料種類 : |

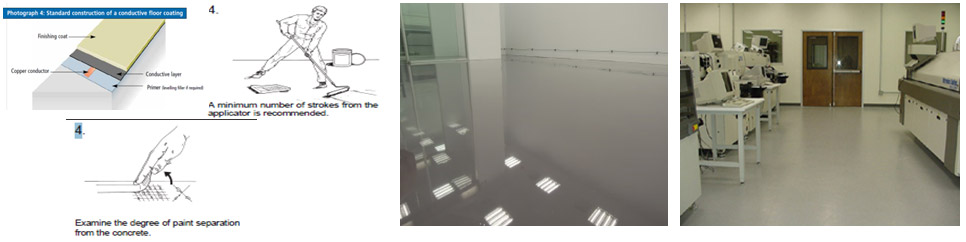

a. 環氧樹酯(Epoxy) b. 壓克力(acrylic)丙烯酸 c. 乳膠(Latex)塗料 |
| 適 用 : | 廠房, 倉庫, 生產線, 重機械間 (可重壓及車輛行走)。 |
| 高階專用 : | 航太工業, 軍用武器火藥測試 / 檢修間的地面 / 牆壁 / 木板 / 金屬材料 / 機具表面塗覆(Coating) |

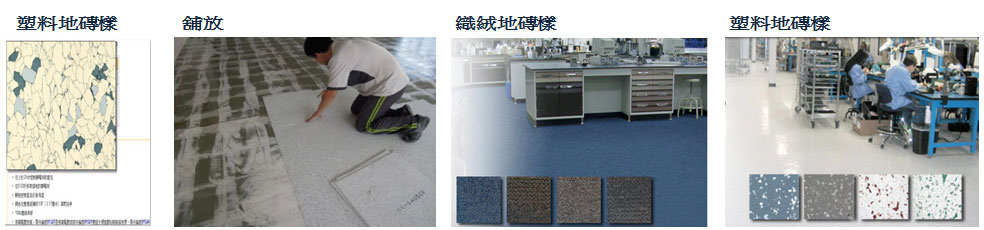

| 材料種類 : | 乙烯塑料 導電地磚每塊 :30×30mm .(常用 60×60mm 厚2mm.淺灰紋色 ) , 3mm。 |
| 適 用 : | 廠房, 生產線, 無塵室, 測試 / 維修間, 學校實驗室。 |
| 高階專用 : | 航太工業, 軍用武器的地面 / 火藥, 測試 / 維修間, ESDS 資訊 / 通信 / 組件需耐久 / 磨, 壓 / 油 / 溫度差大 / 易保養。 |

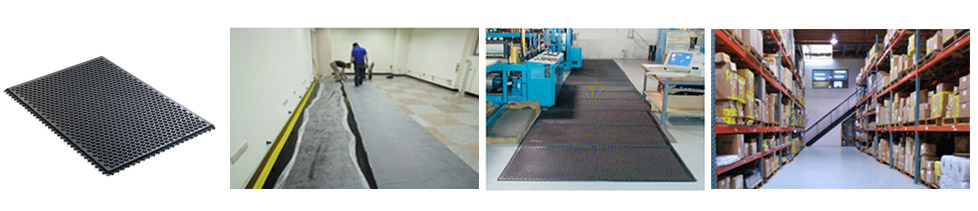

| 材 料 : | 導電膠料軟質墊, 另配 接扣與公共接地銜接線。 |
| 適 用 : | 租用廠房, 局部生產線組裝間, 機台周邊, 小型工作研究室, 須快速施工。 |

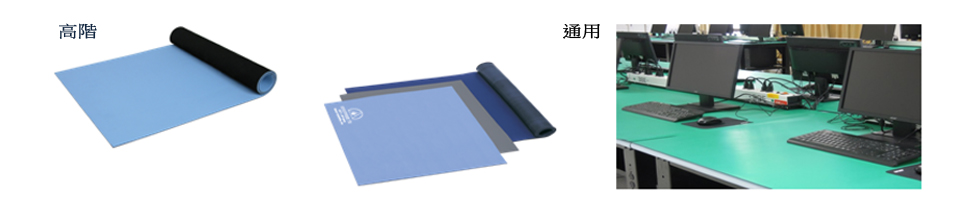

| 材 料 : |
軟質墊耐用膠混合料、耐熱, 耐磨。尤測試 / 維修 / 銲接生產桌面覆放 |
| 適 用 : | 各種測試 / 維修, 組裝桌面舖放, 機台及設備周邊。 |
| 高階專用 : |
高性能, 抗化學腐蝕, 抗高溫, 高抗濕性, 表面電阻穩定不受環境濕度改變。 |

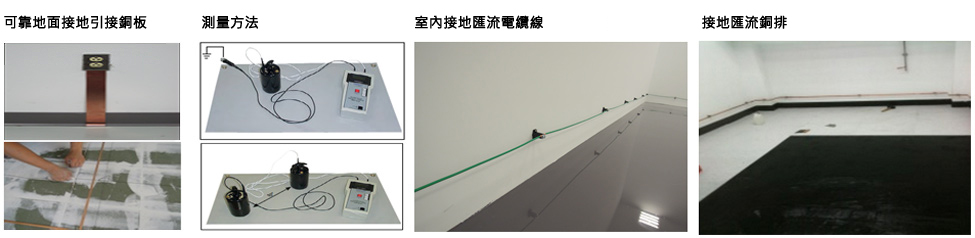

| 重錘式表面電阻測試件： | 面對面RTT、面對點RTG、接地各端點 T to Ground匯流排。 |
a. 接大地地椿 / 地網系統與 大地量測 (5 ~ 10 ohm以內)。
b. 室內主公共匯流導電(排銅板) 及室內分支導電(絞芯線)接地連接 各端點 (1 ohm以內) 。
c. 設備接地及輔助接地：機具, 工作台, 器材架, 儲放區, 轉運站, 裝置施工(1或25 ohm以內)。
d. EPA工作區電源供應重整與安全性檢測：AC 115V / 220V (2相3線), 正確極性裝置 / 相互線電阻 / 負載降壓 / GFCI 漏電檢驗。
e. 接線端點配接施工： 無鉛銲接, 螺絲緊固, 紮線 依照國際 IPC-610E, IPC-Std-J001E規範要求。
